トリニティライトストーブ kaizen３ JSB 2010/03/16(火) 18:18
というか、弱火力のためのTipsです
CFCの単位量を大きめに設定すれば
大きな火力を得るのは、簡単です
ちなみに SP４５０ポット、水２００ｍｌ、無風、風防無し
給湯時間は３分１５秒で９７℃を越えました
チタン奢熱板のおかげでポットハンドルを
素手で気軽に持ち上げられます
ハンドルの温度は３８℃ぐらいです
そのままの条件でも
チタンリボンだけを摺り下げて
吸気を絞るだけで
同じ２００ｍｌを沸かすのに、７分１０秒以上も掛かるようになります
野外では、案外とのんびり沸くほうが役立つ場面も多いのです
えっ、もっとゆっくりと、、、ですか
ハイハイ、とっておきの秘策が在ります
ビックリ水を少し CFCに振り掛けてください
kaizen２：YouTube動画をご覧下さい
http://www.youtube.com/user/dutro76#p/a/u/0/t4OZGr3mVl4
Re:トリニティライトストーブ kaizen２＆３ 図解 ＪＳＢ 2010/03/16(火) 23:42

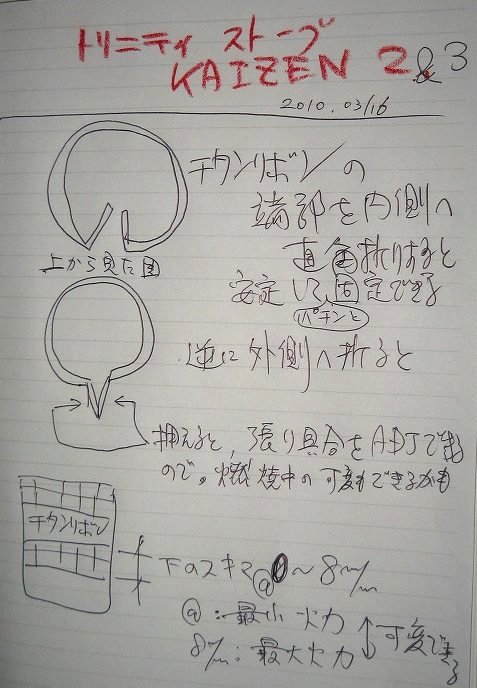

走り書きメモで失礼しますが
こんな形の、仕組みです
１：内側へ折ると、チタンリボンの端部形状のために
安定してストーブの胴径に固定する
２:その片側を押し込むことで、簡単に外せる
☆WWの縦スキマの直ぐ脇に端部をセットすると都合良い
３：逆に、外側へ折りWWのスキマから端部を飛び出させる
この端部を両側から挟むと、緩くなる
発展させると、燃焼中の火力可変も夢では無い
給湯時間が、２倍ズームになる程度
デジカメに比べたら、まだまだ機能不足
アルコールを燃やして、ランタンの明るさを増したい
ユニフレーム？のガスランタンのように
壊れ難いマントルのようなモノを探したい
JSBのブラッシュアップは 続く（爆）
Re:トリニティライトストーブ kaizen２＆３ 図解 ＪＳＢ 2010/03/20(土) 01:31 TRINITY LIGHT STOVE kaizen５
超速給湯を可能にするというものです
純正部品のひとつに、Esbit燃焼台があります
全表面燃焼を促す仕掛けです
この原理をCFを燃やすときにも使うTipsです
但し、純正品はEsbit専用です、この実験には使用禁止です。銀ローが熔けます
別仕立てのアミを準備してください
SP450で、水２００ｍｌの給湯時間は３分間を待たずに沸騰すると思います
、、、、、、、、、、、、、、、、、
さらに、オプション設定です
別のCFを準備して、竹輪の形に作ります
外径には３３ｍｍ以内の自主規制枠が有ります（苦笑）
空芯CFC を網の上に立てますが、１クールでの燃料不足が予想される場合に
底部分のCFにもアルコールを滲み込ませて
もういちど燃料ビンへCFCを戻すことを繰り返すと
見掛け上、一回分の燃料が増える計算になります でしょ？
アルコールの量も充分に溜まり
CFの 表面積/体積 も最大限に近い
空芯内にも高温高速ガスが上昇する、CF全表面燃焼
チタン風防も使い、高温環境を整えてください
この組み合わせが
とっておきの、最速給湯をもたらす仕組みです
加熱し過ぎにも、くれぐれもご注意
チタンが赤熱しています（怖いほど）
２００ｍｌの給湯時間が
純正CFCを使い
３分間から、、、、、８分間を
空芯CFCでは
３分間以内の素早いボイルを実現します
極弱火の方法と灯油ランタン明るさ調整 JSB 2010/03/18(木) 17:57極弱火の方法と灯油ランタン調整の Tipsです
ストーブの、極弱火
赤色では無く、青い炎が欲しい
吸気量を絞るよりも、燃焼面積を減らすことにしました
水盤に置き、燃焼温度を低めに保つこと
具体的には初めに、受け皿のCFを濡らす
それから、チタンリボンを細く巻き事務クリップで留める
CFCを収納できる直径です（笑）
灯油ランタン ”S管のグリップ” （１５ｇ）
S管は、素晴らしい機能を持っていますが
程好い嵌めあいのパイプは見つけ難い
そこで、アルミ薄板から曲げて自作
”の” の形に巻きつけて
事務クリップを取り付け、シリコンチューブで火傷防止
使うコツは、左右に回転させながら
蓋を押さえ気味にして ”S管のグリップ”を上下します
灯心が痛んだ場合は、S管と同様に
外側を下げてから灯芯の先端を掴んで引き出します
位置の上下で、明るさの調節も安全に出来ます
CFを濡らして熱対策とするのは
バカブンドさんのTipsです
Re:極弱火の方法と灯油ランタン灯芯上下調整 Vagabund 2010/03/18(木) 18:16 JSBさん すごい すごい！
なんか嬉しいですよね いろんなアイデアが出て どんどん面白くなってきてると思います。
皆さんが 自分にあったKAIZENをすると ホント楽しいStoveになると思います。
既に火力を抑えているのは周知の事実！ 実際は200cc/210secぐらいなのに
これ以上もいけちゃいますもんね〜
今後もよろしくお願いしますね(*^。^*)
Re:極弱火の方法と灯油ランタン灯芯上下調整 ＪＳＢ 2010/03/18(木) 22:07
未完成のTipsも、いっぱい有ります
燃焼中に火力の可変が出来る！

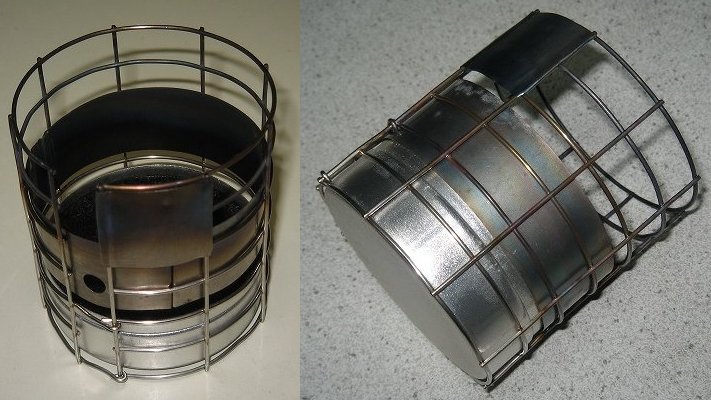

チタンリボン・アウターグリップ
チタンリボンはスプリングバックが強いので、バネ作用でWWに密着します
WWの縦スキマ
このための布陣なのだ、と理解しています（笑）
なお、写真は、イメージ・モデルです（痛）
チタンリボンの裾模様
おなじみの、サイクロン燃焼・吸気
三分の一回転までは、廻り込んだような？
実現には、まだ遠い！？
JSB's TRINITY cyclone burn なう
ポットハンドル、その周辺事情 JSB 2010/03/13(土) 18:13http://hikersdepot.jp/modules/ultralightgears/index.php?page=article&storyid=230&storypage=1
トランギアのポットリフターが、三鷹のHDに入荷したそうです。２０ｇ
写真お借りしました
ハンドルは、１３ｇだそうで、差し引きは、７ｇ
もう一声 欲しいところか（苦笑）
以前、ターボーさんが、、角砂糖を摘む用具を転用して
楽しい記事にしてくれました
風防との干渉も無くなる利点は、興味を引かれます
サイズ違いのポットを重ねて収納する場面でも有利！
T's stoveさんが発案した、Z ROCK SYSTEM
http://alcanstove.exblog.jp/12986744/
あれは、、２０１０年のポット蓋の飛躍的な革新に発展すると期待しています
SUS線をZの形に折り曲げて、一部にシリコンチューブを被せて被覆材としています
蓋だけにセットすると、ハンドルの摘みになります
ポットと組み合わせで、収納、運搬の時に安定良く、ほぼ密閉できます
平らな円板でも、蓋に使えるように進化出来たら
優れたTipsとして、その反響は計り知れません。広く世界へ拡大することでしょう
JSBも、摘み無しの円板で試作して、追っかけ探求中です（爆）
シンプル、軽量、ユニーク、自作可 ですからね
Re:ポットハンドル、その周辺事情 ＪＳＢ 2010/03/15(月) 02:18 トリニティライトストーブを簡易収納する容器
SP４５０ポットに入ることも考えて
ホット珈琲ぐらいは注ぐことが出来そうな耐熱性もあって、、、
探したら
GEOGIA（コカコーラ・株）のホットカフェオレ・ペットボトルが使えそうです
、、、、、、、、、、、、、
下側は、T'sstoveさん発案のZ-rock systemからヒント得た、亜種です
２φ-ハンドル
ポットハンドルと、ポット収納した時の蓋を固定する用具を兼ねています
中央部を持ち上げて摘み易く
直径に対応させるときの調節にも役立ちそう
蓋の重みに耐えれば、ほぼOKなので
このぐらい細くても充分かも、SUSφ１．５ｍｍ線
Re:ポットハンドル、その周辺事情 ＪＳＢ 2010/03/15(月) 02:38 T'sstoveさんのオリジナル を参考にしました
SUS１．５ｍｍの、試作1号ハンドル
ギュッと押し込んであるだけです
適度に蒸気漏れが可能、ブローホールは不要（笑）
蓋は、穴加工無し！
マルチユースに幅広く対応できる
まな板などにも？、、（爆笑）
